Hogyan állítja be a membránszivattyú a nyomáskapcsolót: lépésről lépésre

A membránszivattyú nyomáskapcsolóját egy belső rugós mechanizmus feszültségének változtatásával állítja be, amely meghatározza a be- és kikapcsolási nyomásküszöböt. A nyomáskapcsoló egy mechanikus vagy elektronikus eszköz, amely figyeli a rendszer nyomását és vezérli a szivattyú motorját a kívánt nyomástartomány fenntartása érdekében. A Hidraulikus Intézet szivattyúvezérlésre vonatkozó szabványai szerint egy megfelelően beállított nyomáskapcsoló képes fenntartani a nyomást az alapjel plusz-mínusz 2 psi-en belül. Az a membránszivattyú , a kapcsoló jellemzően közvetlenül a szivattyúfejre vagy a nyomóvezetékre van felszerelve. Ez a cikk a nyomáskapcsoló működési elvét, beállítási eljárását és hibaelhárítását ismerteti a membránszivattyú , a gyártó specifikációiból és a helyszíni karbantartási útmutatókból származó adatok felhasználásával.

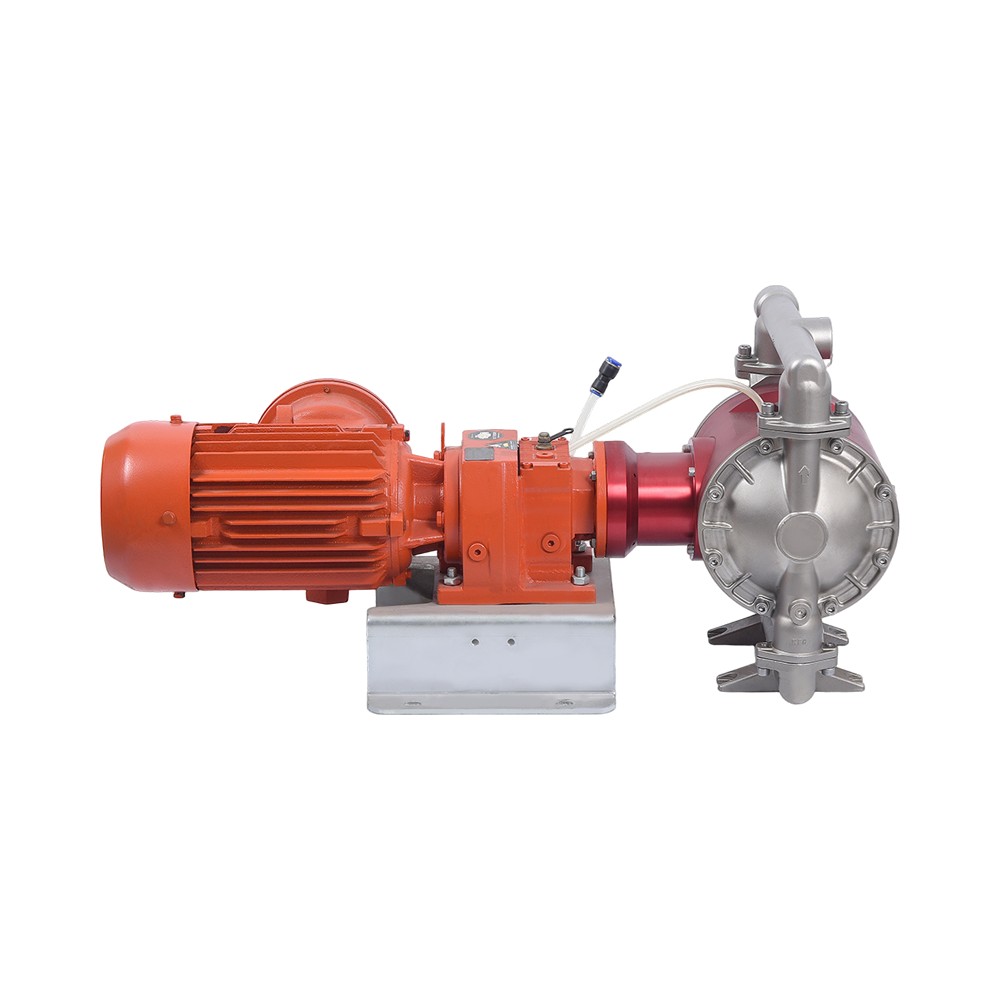

Hogyan működik együtt a membránszivattyú és a nyomáskapcsoló

A membránszivattyú a folyadékot egy rugalmas membrán mozgatásával mozgatja, míg a nyomáskapcsoló be- és kikapcsolja a szivattyút a rendszer nyomása alapján. A szivattyú motorja egy dugattyút vagy lengőlemezt hajt meg, amely meghajlítja a membránt, szívó- és nyomólöketeket hozva létre. A nyomáskapcsoló a szivattyúházhoz csatlakoztatott kis porton keresztül érzékeli a kimeneti nyomást. Amikor a nyomás egy előre beállított bekapcsolási pontra (például 30 psi) esik le, a kapcsoló lezár egy elektromos áramkört, és elindítja a szivattyú motorját. Amikor a nyomás a kikapcsolási pontig emelkedik (például 50 psi), a kapcsoló kinyitja az áramkört, leállítva a motort. Ez a ciklus automatikusan megismétlődik. A gyakori alkalmazások közé tartoznak a mezőgazdasági permetezők, lakókocsi-vízrendszerek és ipari tisztítóberendezések. Az Egyesült Államok Energiaügyi Minisztériumának Motorrendszerek hatékonysági útmutatója megjegyzi, hogy a megfelelően beállított szivattyúvezérlés akár 20%-kal is csökkentheti az energiafogyasztást a folyamatosan működő szivattyúkhoz képest.

A nyomáskapcsoló belső mechanizmusa

A szabványos mechanikus nyomáskapcsolók rugóterhelésű membránt használnak, amely egy állítható rugóval szemben összenyomódik, és a rugó feszültsége közvetlenül határozza meg a kapcsolási nyomásokat. Két fő típusa van: egyrugós kapcsolók, ahol egy rugó vezérli mind a be-, mind a kikapcsolást (fix differenciálművel), valamint a kétrugós kapcsolók, ahol külön rugók önállóan állítják be a be- és kikapcsolási nyomást. A különbség jellemzően 15-25 psi vízszivattyús alkalmazásoknál. Például egy 30-50 psi-re állított kapcsoló bekapcsolása 30 psi, a különbség pedig 20 psi. A rugó feszességét anya vagy csavar elfordításával lehet beállítani. A kettős rugós kiviteleknél gyakori a nagyobb rugó a kikapcsolási nyomáshoz és egy kisebb rugó a bekapcsolási nyomáshoz. Az alábbi táblázat összefoglalja a membránszivattyús alkalmazások tipikus nyomáskapcsoló beállításait.

Táblázat: A membránszivattyúk jellemző nyomáskapcsoló-beállításai különböző alkalmazásokban, a szivattyúberendezés-katalógusokból és a Hydraulic Institute irányelveiből származó gyártói adatok alapján.

Lépésről lépésre a membránszivattyú nyomáskapcsoló beállításának eljárása

A nyomáskapcsoló beállításához szükség van a szivattyú biztonságos leválasztására, a beállítócsavarok azonosítására, valamint a nyomásmérő figyelése közben végzett kis növekményes változtatásokra. A következő rendezett lista a legtöbb elektromos készüléken található mechanikus kapcsoló szabványos eljárását írja le membránszivattyús .

1. Kapcsolja ki a szivattyút és engedje el a rendszer nyomását: Húzza ki a tápfeszültséget. Nyissa ki a csapot vagy a leeresztő szelepet, hogy a nyomást nullára csökkentse. A folytatás előtt ellenőrizze egy mérőműszerrel, hogy a leolvasott érték 0 psi. Ez a lépés biztonsági követelmény az OSHA Lockout/Tagout 1910.147 szabványa szerint.
2. Keresse meg a nyomáskapcsolót, és távolítsa el a fedelet: A kapcsoló általában egy műanyag vagy fém doboz, amely a szivattyúfejre vagy a közeli csővezetékre van felszerelve. Távolítsa el a fedelet egyetlen anya lecsavarásával vagy pattintásával, szabaddá téve a rugószerelvényt és az elektromos kapcsokat.
3. Határozza meg a beállító csavarokat: A kétrugós kapcsolóban a nagyobb rugó (gyakran nagyobb anyával) szabályozza a lekapcsolási nyomást, míg a kisebb rugó a bekapcsolási nyomást. Néhány kapcsoló egyetlen anyával rendelkezik, amely beállítja a bekapcsolási nyomást, a differenciálmű gyárilag rögzített. Ha bizonytalan, olvassa el a szivattyú kézikönyvét vagy a burkolat belsejében található címkét, amely általában diagramot mutat.
4. Csatlakoztasson egy nyomásmérőt és kapcsolja be a szivattyút: Lekapcsolt burkolat mellett, ügyelve arra, hogy ne érintse meg a feszültség alatt álló részeket, ideiglenesen csatlakoztassa újra a tápfeszültséget, és figyelje a mérőműszert. Jegyezze fel az aktuális bekapcsolási és kikapcsolási nyomásokat a szivattyú ciklusai során. Hasznos lehet, ha egy másik személy figyeli a mérőműszert, amíg beállítja.
5. Először állítsa be a bekapcsolási nyomást (kétrugós esetén): Forgassa el a kisebb rugós anyát az óramutató járásával megegyező irányba a bekapcsolási nyomás növeléséhez, vagy az óramutató járásával ellentétes irányba a csökkentéséhez. Minden negyed fordulat általában 2-3 psi-rel változtatja meg a nyomást. Állítsa be, majd kapcsolja be a szivattyút az új bekapcsolási pont méréséhez.
6. Állítsa be a lekapcsolási nyomást (nagyobb rugó): Ha a bekapcsolás helyesen van beállítva, forgassa el a nagyobb rugós anyát az óramutató járásával megegyező irányba a kikapcsolási nyomás növeléséhez (szélesebb differenciálmű), vagy az óramutató járásával ellentétes irányba, hogy csökkentse azt. Például, ha 30-50 psi tartományt szeretne, állítsa a bekapcsolást 30 psi-re, majd állítsa be a kikapcsolást addig, amíg az 50 psi-nél meg nem áll. A nagy rugó meghúzása növeli a differenciálművet.
7. Ellenőrizze a rendszert normál működés közben: Ha elérte a kívánt nyomást, legalább háromszor kapcsolja be a szivattyút, hogy meggyőződjön a beállítások stabilitásáról. Helyezze vissza a fedelet. Győződjön meg arról, hogy a szivattyú nem működik gyors ciklusban (rövid ciklus), ami azt jelzi, hogy a nyomástartály vízben van, vagy túl szűk a különbség.

Gyakori problémák a nyomáskapcsoló beállításakor

A helytelen beállítás rövid ciklusokhoz, elégtelen nyomáshoz vagy a szivattyú ráfutásához vezethet. Az alábbi, rendezetlen lista kiemeli a tipikus problémákat és azok okait.

• A kapcsoló nem kapcsolja ki a szivattyút: Lehet, hogy a lekapcsolási nyomás túl magasra van állítva, ami meghaladja a szivattyú maximális névleges nyomását. A membránszivattyú maximális üzemi nyomása (pl. 60 psi) van, amelyet nem szabad túllépni. Ellenőrizze, hogy nincs-e eltömődött a nyomáskapcsoló portja vagy nincs-e elszakadt a membrán a kapcsoló belsejében.
• A szivattyú gyorsan indul és leáll (rövid ciklus): Túl kicsi a különbség a be- és kikapcsolás között, vagy a nyomástartály levegőtöltete nem elegendő. A differenciálműnek legalább 15 psi-nek kell lennie. Ha a szivattyú igény szerinti típusú tartály nélkül, akkor magában a kapcsolóban is lehet 5-10 psi beépített minimális különbség.
• A szivattyú nem indul el: A bekapcsolási nyomás a rendelkezésre álló rendszernyomás fölé állítható be, vagy a kapcsoló belsejében lévő érintkezési pontok megégtek vagy kilyukadtak. Finoman reszelje meg a pontokat, vagy cserélje ki a kapcsolót, ha a folytonosság megszakad.
• Inkonzisztens kerékpározás: A piszkos vagy részben eltömődött nyomásérzékelő port szabálytalan működést okoz. Tisztítsa meg a szivattyúfej kis csatlakozóját, ahol a kapcsoló fel van szerelve, vékony huzallal vagy sűrített levegővel.

Elektronikus nyomáskapcsolók beállítása modern membránszivattyúkon

Néhány késői modell membránszivattyú elektronikus nyomáskapcsolóval, digitális kijelzővel és nyomógombos beállítással rendelkezik, kiküszöbölve a mechanikus rugókat. Ezek a kapcsolók nyomásátalakítót és mikrokontrollert használnak. A kezelő közvetlenül psi-ben vagy bar-ban adja meg a kívánt be- és kikapcsolási nyomást. A vezérlő tartalmazhat olyan funkciókat is, mint a szárazonfutás elleni védelem, a lágyindítás és a hibanaplózás. A Pump Industry Magazine 2023-as áttekintése szerint az elektronikus nyomáskapcsolók plusz-mínusz 1 psi-re javítják a nyomásszabályozás pontosságát, szemben a mechanikus kapcsolók plusz-mínusz 3-5 psi értékével. A beállítási eljárás a gyártótól függ, de általában egy mód gomb megnyomását, a fel/le nyilak használatát az értékek beállításához és a mentést foglalja magában. Az alapelvek változatlanok: a lekapcsolásnak elég alacsonynak kell lennie ahhoz, hogy elindítsa a szivattyút, mielőtt az igény jelentős nyomásesést okozna, és a lekapcsolás nem haladhatja meg a szivattyú maximális nyomását.

Gyakran ismételt kérdések a membránszivattyú nyomáskapcsolójának beállításával kapcsolatban

Mi a gyári alapértelmezett nyomáskapcsoló beállítása egy tipikus 12 V-os membránszivattyúhoz?

A legtöbb 12V membránszivattyús lakóautó és tengeri használatra előre beállított 30-40 psi és 50-60 psi kikapcsolás. A pontos beállítások a szivattyú címkéjén vagy a használati útmutatóban találhatók. Például egy általános specifikáció a 45 psi kikapcsolás és a 25 psi bekapcsolás, ami 20 psi különbséget ad.

Beállíthatom a nyomáskapcsolót a szivattyú működése közben?

A beállítások elvégzése előtt erősen ajánlott áramtalanítani. Néhány beállítás azonban megköveteli a nyomásmérő megfigyelését a szivattyú ciklusa közben. Ilyen esetekben használjon szigetelt szerszámokat, tartsa távol a kezét a feszültség alatt álló érintkezőktől, és soha ne hagyja le tartósan a fedelet. Az áramütés veszélye jelentős; a National Electrical Code (NEC) előírja, hogy minden feszültség alatt álló alkatrészt védeni kell.

Honnan tudhatom, hogy a nyomáskapcsoló hibás-e, nem pedig egyszerűen nincs beállítva?

Ha a nyomáskapcsoló nem reagál a beállításra, égési nyomokat mutat az érintkezőkön, vagy lehetővé teszi a szivattyú folyamatos működését a kikapcsolási beállításon túl, valószínűleg hibás. Mérje meg az érintkezési ellenállást multiméterrel; a nyitott érintkezőknél a végtelen ellenállást, a zárt érintkezőknél 1 ohmnál kisebbnek kell lennie. Ezenkívül ellenőrizze, hogy a kapcsoló membránja nem szakadt-e meg úgy, hogy alacsony levegőnyomást gyakorol a bemeneti nyílásra, és figyelje a szivárgást.

Miért kattan többször a membránszivattyú nyomáskapcsolóm anélkül, hogy a motor elindulna?

Ez azt jelzi, hogy a kapcsoló érintkezői zárnak (kattanó hang), de a motor nem kap áramot. Ellenőrizze, hogy nincs-e kioldott motor hővédő, nincs-e meglazult vezeték a kapcsoló és a motor között, vagy nincs-e meghibásodott indítókondenzátor. Maga a kapcsoló jó lehet; a probléma a motor áramkörében van. Győződjön meg arról, hogy a szivattyú megszakítója vagy biztosítéka sértetlen.

Használhatok egy másik szivattyú nyomáskapcsolóját a membránszivattyúmon?

Igen, feltéve, hogy a cserekapcsoló megfelel az elektromos névleges értéknek (feszültség, áramerősség) és a nyomástartománynak. A kapcsolónak képesnek kell lennie a szivattyú teljes terhelésű áramának kezelésére, amely általában 10-15 A 12 V-os egyenáramú szivattyú esetén. A nyomónyílás menetméretének (általában 1/4 hüvelykes NPT vagy M12x1,5) szintén meg kell egyeznie. Az alacsonyabb elektromos besorolású kapcsoló használata kontakthegesztést és tüzet okozhat.

Következtetés: A megfelelő beállítás biztosítja a szivattyú élettartamát és a rendszer teljesítményét

Megértés hogyan állítja be a membránszivattyú a nyomáskapcsolóját kulcsfontosságú a folyamatos folyadékszállítás fenntartásához, a szivattyú károsodásának megelőzéséhez és az energiafelhasználás optimalizálásához. A gondos beállítási eljárás követésével és a beállítások megbízható nyomásmérővel történő ellenőrzésével a kezelő beállíthatja a bekapcsolási és kikapcsolási nyomásokat az alkalmazás speciális igényeinek megfelelően. Akár mechanikus rugós kapcsolót, akár modern elektronikus vezérlőt használunk, az elv ugyanaz marad: a kapcsoló érzékeli a nyomást, és a szivattyú agyaként működik, megmondva neki, mikor kell működnie és mikor kell leállnia. A nyomásérzékelő port rendszeres ellenőrzése és tisztítása biztosítja a rendszer megbízható működését több ezer cikluson keresztül.
