Membránszivattyúk egy rugalmas membrán segítségével dolgozzon, amely előre-hátra oszcillál, hogy vákuumot hozzon létre a folyadék beszívásához és pozitív nyomást a kiürítéséhez. Ez az oda-vissza mozgatható mechanizmus tömítést biztosít a hajtószerkezet és a szivattyúzott folyadék között, így ideális a kvagyrozív, koptató vagy viszkózus folyadékok szivárgás nélküli kezelésére.
Az alapmechanizmus: Hogyan működik a membránszivattyú?

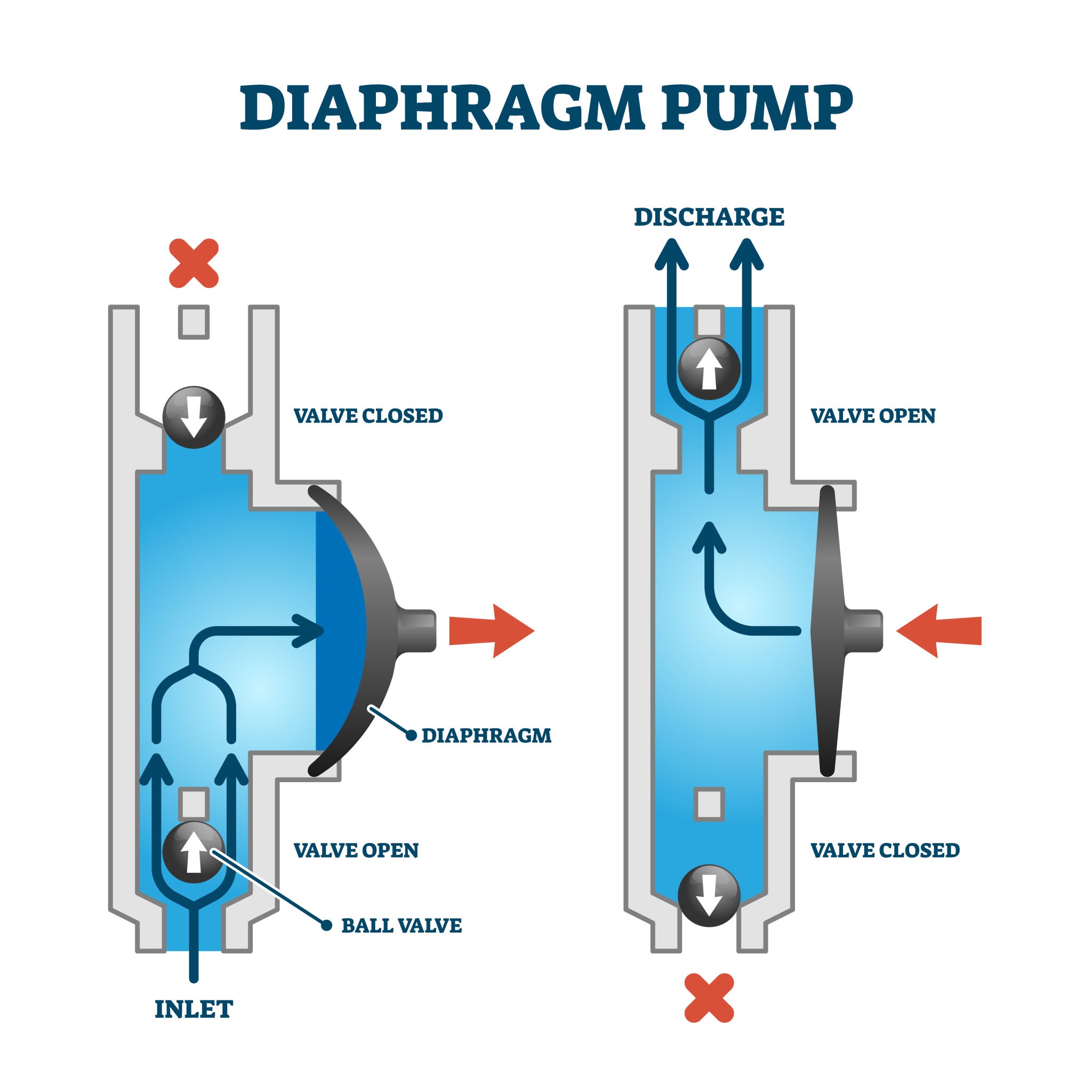

A membránszivattyú alapvető működése a szivattyúkamrán belüli térfogatváltozáson alapul, amelyet egy rugalmas membrán mozgása segít. Ha a membránt lehúzzuk a szivattyúfejről, a kamra térfogata megnő, és csökken a belső nyomás. Ez vákuumot hoz létre, amely átszívja a folyadékot a bemeneti szelepen. Ezzel szemben, amikor a membránt a szivattyú feje felé tolják, a térfogat csökken, növeli a nyomást és kinyomja a folyadékot a nyomószelepen keresztül.
Megérteni hogyan működnek a membránszivattyúk részletesen meg kell nézni a kétütemű ciklust:
- A szívási löket: A membrán kifelé mozog, alacsony nyomású zónát hozva létre. A bemeneti visszacsapó szelep a nyomáskülönbség miatt kinyílik, lehetővé téve a folyadék bejutását a kamrába, míg a kimeneti visszacsapó szelep szorosan lezárva marad.
- A kisülési löket: A membrán befelé mozog, összenyomja a folyadékot. A megnövekedett nyomás arra kényszeríti a bemeneti visszacsapó szelep bezárni és a kimeneti visszacsapó szelep kinyitni, kinyomva a folyadékot a nyomócsőbe.
A membránszivattyúk típusai és egyedi működésük
A membránszivattyúkat elsősorban energiaforrásuk szerint osztályozzák: levegővel működtetett kettős membrános (AODD) szivattyúk és motoros (mechanikus/hidraulikus) szivattyúk. Mindegyik típus ugyanazt az alapvető membránmozgást használja, de különbözik abban, hogy az energia hogyan jut át magához a membránhoz.
1. Levegővel működtetett kettős membrános (AODD) szivattyúk

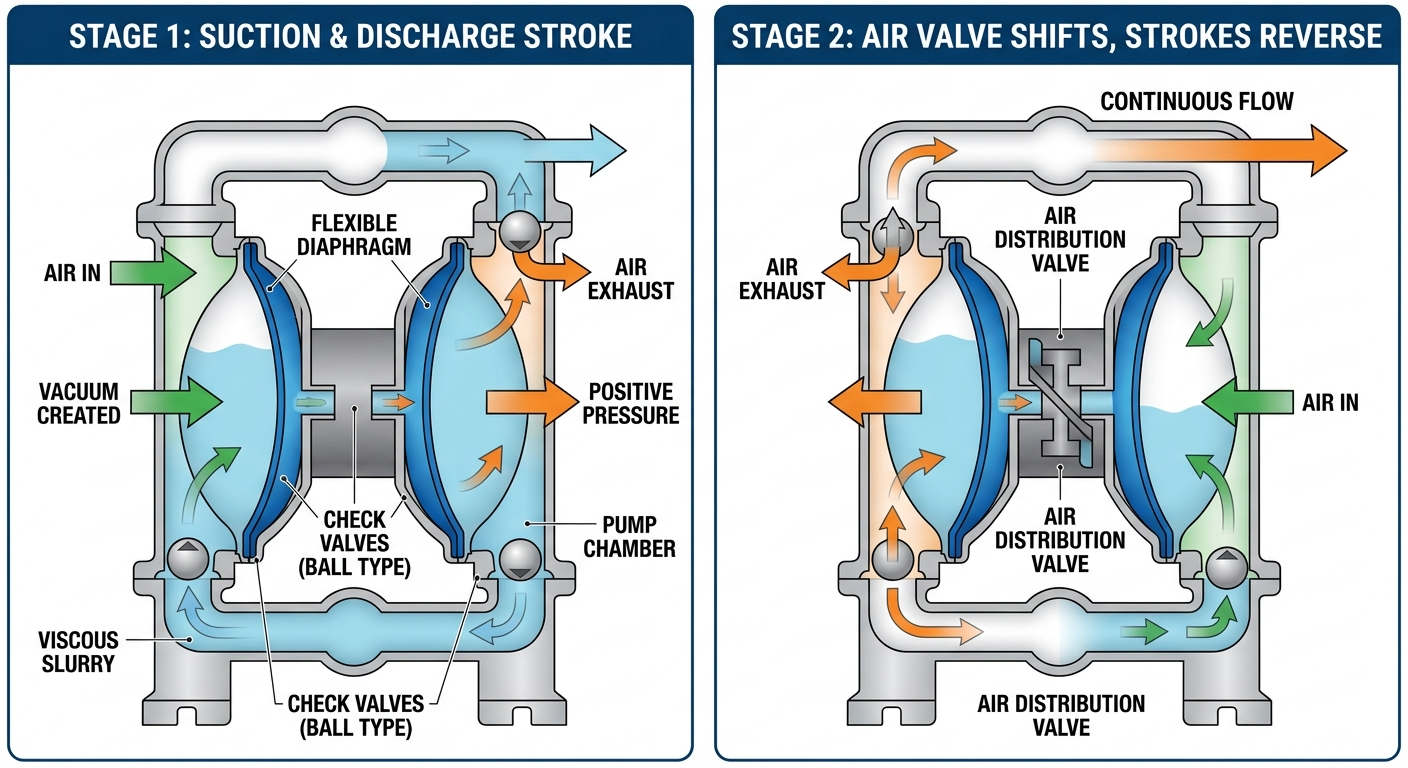

Az AODD szivattyúk sűrített levegőt használnak a két membránt összekötő közös tengely eltolására, lehetővé téve a folyamatos szivattyúzást. Ahogy a levegő az A membrán hátulja felé áramlik, kinyomja a folyadékot az első kamrából. Ezzel egyidejűleg a B membrán befelé húzódik, és szívást hoz létre a második kamrában. Egy levegőelosztó szelep biztosítja a levegőellátást a két oldal között.
2. Mechanikus működtetésű membránszivattyúk
A mechanikus hajtású szivattyúk forgattyús vagy excenteres fogaskerekes mechanizmust használnak a membrán fizikai meghúzására és tolására. Ez a kialakítás gyakori kisebb alkalmazásoknál és adagolószivattyúknál, ahol a lökethossz pontos szabályozására van szükség. Alacsony nyomású vegyszerek adagolásához rendkívül hatékony.
3. Hidraulikus működtetésű membránszivattyúk
A hidraulikus membrános szivattyúk egy dugattyút használnak a hidraulikafolyadék nyomás alá helyezésére, amely ezután mozgatja a membránt. Mivel a membrán „kiegyensúlyozott” a hidraulikafolyadék és a szivattyúzott folyadék között, kisebb mechanikai igénybevételnek van kitéve, így ez a típus alkalmas nagynyomású ipari alkalmazásokhoz (100 bar vagy annál nagyobb nyomásig).
Teljesítmény-összehasonlítás: AODD vs mechanikus vs. hidraulikus
A megfelelő membránszivattyú kiválasztása a szükséges nyomástól, áramlási sebességtől és a kezelt folyadék természetétől függ. Az alábbiakban a három elsődleges technológia részletes összehasonlítása látható.
| Funkció | AODD szivattyúk | Mechanikus szivattyúk | Hidraulikus szivattyúk |
| Áramforrás | Sűrített levegő | Elektromos motor | Elektromos/Hidraulikus |
| Max nyomás | Közepes (8-10 bar) | Alacsonytól közepesig | Nagyon magas (100 bar) |
| Önfeltöltő | Kiváló | Jó | Jó |
| Szilárdanyag kezelése | Kiváló | Korlátozott | Korlátozott |
| Legjobb használati eset | Zagyok/vegyszerek | Vízkezelés | Nagynyomású adagolás |
A membránszivattyúk használatának fő előnyei
A membránszivattyú elsődleges előnye a tömítésmentes kialakítás, amely kiküszöböli a szivárgás kockázatát és csökkenti a karbantartási igényeket. A mechanikus tömítést vagy tömítést igénylő centrifugálszivattyúkkal ellentétben a rugalmas membrán statikus tömítésként működik.
- Futás-szárítási képesség: A legtöbb AODD szivattyúk hosszabb ideig szárazon futhat anélkül, hogy a belső alkatrészek megsérülnének, mivel nincsenek forgó alkatrészek, amelyek a súrlódásból hőt termelnének.
- Merülő lehetőségek: Sok membránszivattyút úgy terveztek, hogy teljesen elmerüljenek az általuk szivattyúzott folyadékban, feltéve, hogy a kipufogó levegő a folyadékszint felett van kieresztve.
- Nyírási érzékenység: Gyengéd pumpálást biztosítanak, ami kritikus nyírásra érzékeny folyadékok például élelmiszeripari termékek (szószok, krémek) vagy polimerek, amelyek más típusú szivattyúk nagy sebességű forgása során lebomlanak.
- Robbanásbiztos: Mivel az AODD szivattyúk levegővel, nem elektromos árammal működnek, eredendően ilyenek ATEX minősítésű és biztonságosan használható veszélyes vagy robbanásveszélyes környezetben.
Karbantartás és gyakori kihívások
Ezekben a rendszerekben a leggyakoribb meghibásodási pont maga a membrán, amely az állandó oda-vissza mozgás miatt végül elfárad. Megértés hogyan működnek a membránszivattyúk magában foglalja annak felismerését, hogy a membrán kopó alkatrész.
A membrán anyagának kiválasztása
A megfelelő anyag kiválasztása elengedhetetlen a hosszú élettartamhoz. Például PTFE (teflon) kiváló vegyszerállóságot biztosít, de kevésbé rugalmas, mint Santopren or Nitrát . Egy vegyi feldolgozó üzemeken végzett tanulmányban a kompatibilisebb elasztomerre való átállás több mint 300%-kal növelte a membrán élettartamát, jelentősen csökkentette az állásidőt.
Szelep akadályok
A visszacsapó szelepeknek (golyós vagy csappantyús) tökéletesen illeszkedniük kell az áramlás fenntartásához. Ha szilárd részecske kerül a szelepülékbe, a szivattyú elveszíti a teljesítményét. Kihasználva súlyozott szelepgolyók gyakran megoldja azokat a problémákat, amelyekben a folyadék túl viszkózus ahhoz, hogy a szabványos golyók gyorsan illeszkedjenek.
GYIK: A membránszivattyú működésének megértése
K: Miért lüktet a membránszivattyúm?
V: A lüktetés a viszonzó mozgás természetes jellemzője. A zökkenőmentes áramlás elérése érdekében sok kezelő telepít a lüktetés csillapító a nyomóoldalon a nyomáscsúcsok elnyelésére.
K: A membránszivattyúk kezelhetik a szilárd anyagokat?
V: Igen, különösen az AODD szivattyúk. A szivattyú méretétől függően egyesek akár 75 mm (3 hüvelyk) átmérőjű szilárd anyagokat is képesek kezelni eltömődés nélkül, feltéve, hogy csappantyús szelepek .
K: Hogyan szabályozhatom az áramlási sebességet?
V: A levegővel működtetett változatoknál egyszerűen beállíthatja a szivattyúba belépő levegő nyomását vagy mennyiségét. Motoros változatoknál a Változófrekvenciás meghajtó (VFD) vagy a lökethossz beállítása a standard módszer.
K: Mi a maximális szívómagasság?
V: A tipikus membránszivattyúk 3-6 méteres száraz szívómagasságot tudnak elérni. A szivattyú "nedvesítése" (feltöltése) után a szívómagasság jelentősen, 8 vagy 9 méterrel nőhet.
Következtetés
A "hogyan működnek a membránszivattyúk" kérdésének elsajátítása lehetővé teszi az iparágak számára, hogy optimalizálják folyadékszállítási folyamataikat a biztonság és a hatékonyság érdekében. Legyen szó agresszív vegyszerekről, sűrű iszapokról vagy érzékeny élelmiszerekről, a membránszivattyú továbbra is az egyik legsokoldalúbb és legmegbízhatóbb eszköz a modern mérnöki munkában. A megfelelő hajtástípus és anyag kiválasztásával hosszú élettartamú, szivárgásmentes megoldást biztosíthat a legnagyobb kihívást jelentő szivattyúzási igényeihez.
